Выбор машины: как оценить мощность, необходимую для винтового судового разгрузчика

Выбор правильного Винтовой разгрузчик судов для работы вашего порта — это важнейшее решение, которое напрямую влияет на эффективность, эксплуатационные расходы и долгосрочную надежность. В основе этого процесса выбора лежит точная оценка требований к мощности. Двигатель недостаточной мощности приводит к частым остановкам, увеличению затрат на техническое обслуживание и невозможности достижения целевых скоростей разгрузки, а двигатель слишком большой мощности приводит к ненужным капитальным затратам и более высокому потреблению энергии. В этом руководстве представлен комплексный пошаговый подход к оценке мощности, необходимой для Винтовой разгрузчик судов , углубляясь в ключевые факторы и расчеты, которые определяют расчет мощности винтового конвейера для этих сложных машин. Правильный оценка мощности для разгрузчика сыпучих материалов имеет основополагающее значение для обеспечения оптимальной производительности и возврата инвестиций.

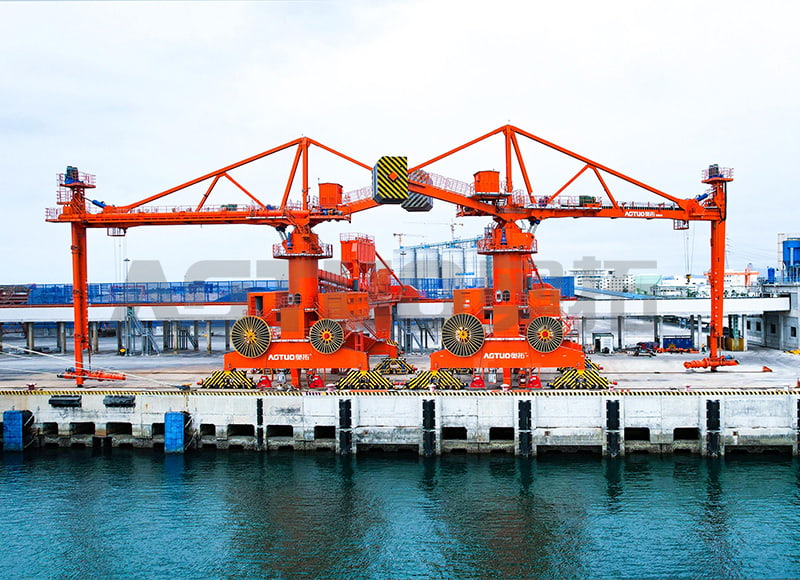

1000-70000 дедвейтом 200-1500 т/ч железнодорожный передвижной винтовой судоразгрузчик

Понимание основных компонентов спроса на электроэнергию

Общая мощность, необходимая для привода Винтовой разгрузчик судов представляет собой не одну величину, а сумму нескольких различных компонентов. Каждый из этих компонентов представляет собой силу, которую должен преодолеть двигатель, чтобы переместить материал из трюма корабля в береговую приемную систему. Понимание этих элементов является первым шагом в любом точном руководство по выбору двигателя разгрузчика .

• Мощность погрузочно-разгрузочных работ (П _Ч ): Это мощность, необходимая для подъема и перемещения сыпучего материала по длине и наклону винтового конвейера. Она напрямую связана с грузоподъемностью, высотой подъема и длиной конвейера.
• Сила трения материала (П _Ф ): При движении материал трется о скребки шнека и желоб, создавая трение. На этот компонент влияют абразивность материала и его коэффициент внутреннего трения.
• Мощность пустого конвейера (П _Э ): Это мощность, необходимая для простого запуска разгрузчика вхолостую, преодолевая механическое трение в подшипниках, редукторах и других движущихся частях.
• Дополнительные нагрузки: Работа под наклоном, факторы окружающей среды, такие как сопротивление ветра на стреле, а также мощность, необходимая для вспомогательных систем, таких как подъем вылета стрелы и поворот, также способствуют увеличению общего спроса.

Ключевые факторы, влияющие на требования к электропитанию

Точная оценка мощности – это проблема, требующая многих переменных. Прежде чем приступить к каким-либо расчетам, важно собрать конкретные данные о перерабатываемом материале и рабочих параметрах разгрузчика. Эти данные составляют основу надежного оценка мощности для разгрузчика сыпучих материалов .

• Объемная плотность материала (γ): Вес единицы объема (например, кг/м³) материала. Более тяжелые материалы, такие как железная руда, требуют значительно больше энергии, чем более легкие материалы, такие как зерно.
• Разгрузочная способность (Q): Желаемый массовый расход (например, тонны в час). Это основной фактор потребности в электроэнергии.
• Длина конвейера (L) и наклон (Ч): Общее горизонтальное расстояние и вертикальная высота подъема, который необходимо транспортировать. Более длинные и крутые конвейеры требуют большей мощности.
• Коэффициент трения материала (f): Безразмерная величина, отражающая характеристики потока материала и его взаимодействие с поверхностями конвейера. Оно выше для липких или абразивных материалов.
• Коэффициент заполнения (φ): Отношение площади поперечного сечения, заполненной материалом, к общей доступной площади. Обычно для винтовых конвейеров это значение составляет от 15% до 45%, чтобы предотвратить перегрузку.

Таблица сравнения свойств материалов

Свойства сыпучего материала, возможно, являются наиболее важной переменной. В следующей таблице представлены типичные значения для распространенных материалов, которые являются важными исходными данными для расчет мощности винтового конвейера .

Пошаговая методология расчета мощности

Хотя для окончательного проектирования часто используется детальное программное обеспечение, ручная оценка дает неоценимую информацию. Следующая методология, основанная на стандартах CЭMA (Ассоциации производителей конвейерного оборудования), описывает процесс создания базового горизонтального шнекового конвейера. Это составляет основу любого руководство по выбору двигателя разгрузчика .

Шаг 1. Рассчитайте мощность погрузочно-разгрузочной работы (П _Ч )

Это мощность, необходимая для перемещения массы материала на необходимое расстояние. Формула:

П _Ч (кВт) = (C*L*g)/3600

Где: C = Производительность (кг/ч), L = Длина конвейера (м), g = Сила тяжести (9,81 м/с²). Для наклонных конвейеров буква «L» заменяется общим расстоянием транспортировки, что значительно увеличивает потребляемую мощность.

• Пример: Для производительности 500 т/ч (500 000 кг/ч) на высоте более 30 метров: P _Ч = (500 000 * 30 * 9,81) / 3600 = ~40,9 кВт.
• Рассмотрение: Этот компонент наиболее чувствителен к изменению грузоподъемности и высоты подъема.

Шаг 2. Рассчитайте мощность трения материала (P _Ф )

Это объясняет трение между материалом и шнеком/желобом. Формула:

П _Ф (кВт) = (C*L*f)/3670

Где: f — коэффициент трения материала (например, 1,5 для цемента, 4,0 для клинкера).

• Пример (продолжение): Фor cement (f=1.5) over 30 meters: P _Ф = (500 000 * 30 * 1,5) / 3670 = ~6,1 кВт.
• Рассмотрение: Абразивные материалы с высоким коэффициентом «f» значительно увеличивают это значение.

Шаг 3. Учет эффективности и определение установленной мощности

Рассчитанные значения мощности являются теоретическими и не учитывают механические потери. Общая требуемая мощность на валу двигателя определяется путем деления суммы всех составляющих мощности на общий КПД привода (η).

П _Итого = (П _Ч П _Ф П _Э ) / η

• Эффективность (η): Фor a system involving a gearbox and bearings, η is typically between 0.85 and 0.95.
• Мощность пустого конвейера (П _Э ): Это можно оценить по данным производителя или как небольшой процент (например, 5-10%) от мощности материала для первоначальных оценок.
• Фinal Sizing: К P обычно добавляют коэффициент запаса 10-15%. _Итого чтобы достичь окончательной установленной мощности двигателя, гарантируя, что он сможет выдерживать пусковые нагрузки и незначительные перегрузки.

Дополнительные соображения для реальных приложений

Базовый расчет обеспечивает основу, но в реальном мире спецификация винтового разгрузчика требует учета более сложной динамики. Компании с обширным инженерным опытом, такие как Чangzhou Aotuo Mechanical and Electrical Co., Ltd., учитывают эти факторы в своих проектах оборудования, способного перерабатывать до 3000 т/ч.

• Частотно-регулируемые приводы (ЧРП): Использование частотно-регулируемого привода позволяет двигателю работать на разных скоростях и обеспечивает «мягкий пуск», снижая пиковый ток и механическое напряжение во время запуска, которое может превышать рабочую мощность.
• Нестандартные условия: Эксплуатация в условиях сильного холода может повлиять на свойства материала и вязкость смазки, а высокая влажность может увеличить адгезию некоторых материалов, что влияет на потребляемую мощность.
• Несколько приводов: Фor very long screw unloaders, power may be supplied by multiple motors placed at intervals along the length to prevent excessive torsion on the screw shaft.
• Мощность системной интеграции: Всего оценка мощности для разгрузчика сыпучих материалов также должна включать энергию, необходимую для подъема стрелы (подъёма/опускания), поворота (вращения) разгрузчика и систем пылеулавливания.

Часто задаваемые вопросы

Какая самая распространенная ошибка при выборе двигателя для винтового судоразгрузочного устройства?

Самая распространенная и дорогостоящая ошибка — недооценка коэффициента трения материала (значение «f») и общей неэффективности системы. Инженеры часто фокусируются на базовой подъемной силе (P _Ч ), но не учитывает должным образом дополнительную энергию, необходимую для проталкивания абразивных или липких материалов, таких как клинкер или влажный уголь, через желоб. Эта оплошность в сочетании с использованием чрезмерно оптимистичного КПД привода приводит к выбору двигателя недостаточной мощности, который будет постоянно перегружаться, отключаться и иметь сокращенный срок службы. Надежный руководство по выбору двигателя разгрузчика всегда подчеркивает консервативные факторы трения, зависящие от материала.

Как выбор материала влияет на расчет мощности, помимо плотности?

Хотя плотность напрямую влияет на погрузочно-разгрузочную способность (P _Ч ), физические характеристики материала глубоко влияют на мощность трения материала (P _Ф ). Абразивный материал, такой как железная руда или клинкер, имеет очень высокий коэффициент трения («f»), который может увеличить P _Ф компонента в несколько раз больше, чем у сыпучего материала, такого как зерно. Кроме того, материалы, склонные к слеживанию или прилипанию, требуют более низкого коэффициента наполнения (φ) для предотвращения засоров, что может потребовать использования шнека большего диаметра, вращающегося с другой скоростью для достижения той же производительности, что косвенно влияет на баланс мощности. Поэтому тщательное расчет мощности винтового конвейера невозможно без детальных свойств материала.

Что лучше для шнекового разгрузчика – увеличенный или уменьшенный двигатель?

Хотя оба варианта имеют свои недостатки, двигатель меньшего размера, безусловно, является худшим вариантом. Двигатель недостаточной мощности не сможет обеспечить требуемую мощность, глохнет под нагрузкой, перегревается и требует постоянного обслуживания, что приводит к чрезмерным простоям и эксплуатационным расходам. Двигатель увеличенного размера, хотя и требует более высоких первоначальных капитальных затрат и потенциально работает в менее эффективной точке своей кривой мощности, надежно выполнит эту задачу. С помощью современных частотно-регулируемых приводов (ЧРП) можно снизить эксплуатационную неэффективность двигателя слишком большого размера. Поэтому в случае сомнений стандартной отраслевой практикой является применение коэффициента запаса прочности и предпочтение двигателя немного большей мощности для обеспечения надежности, что является ключевым принципом в спецификация винтового разгрузчика .

Могу ли я использовать стандартный расчет винтового конвейера для разгрузки судов?

Вы можете использовать его в качестве отправной точки, но разгрузка судов сопряжена с уникальными сложностями, которые стандартные расчеты не могут уловить. Динамический характер операции — когда длина и наклон внутреннего винтового конвейера могут меняться по мере изменения вылета стрелы и изменения положения судна — означает, что потребляемая мощность не является постоянной. Кроме того, необходимость высокой надежности в требовательной среде портов, работающей круглосуточно и без выходных, оправдывает более высокие коэффициенты безопасности. Настоятельно рекомендуется использовать специализированное инженерное программное обеспечение или проконсультироваться с опытными производителями, имеющими подтвержденную репутацию в области проектирования. оценка мощности для разгрузчика сыпучих материалов системы, которые должны работать в этих переменных и суровых условиях.
