Винтовой разгрузчик судов: подробное руководство по эффективной перегрузке сыпучих материалов

Эффективная транспортировка сыпучих материалов с корабля на берег является важнейшей операцией в глобальной торговле и промышленном производстве. Среди различных доступных технологий винтовой разгрузчик судов отличается надежностью, чистотой и непрерывной работой. В этом подробном руководстве подробно рассматриваются механика, преимущества и нюансы эксплуатации этого важного оборудования, предоставляя ценную информацию для операторов портов, руководителей заводов и специалистов отрасли.

Что такое винтовой разгрузчик судов? Суть непрерывной разгрузки

А винтовой разгрузчик судов — это стационарная или мобильная машина, предназначенная для непрерывного извлечения сыпучих твердых материалов, таких как зерно, удобрения, цемент и уголь, из трюмов кораблей. В отличие от циклических методов, он работает без перерывов, используя вращающийся винт, заключенный в трубу, для перемещения материала по вертикали и горизонтали к назначенной точке разгрузки. Эта система известна своей способностью обрабатывать широкий спектр материалов с минимальными утечками и образованием пыли.

• Основная функция: Автоматизировать и оптимизировать процесс разгрузки судов, сокращая время выполнения работ и трудозатраты.
• Ключевые компоненты: Обычно включает в себя впускную стрелу, вертикальный винтовой подъемник, горизонтальный винтовой конвейер, поворотный механизм и разгрузочный желоб.
• Идеальное применение: Обычно используется в портах, на электростанциях и на любых объектах, принимающих большие объемы сыпучих грузов.

Ключевые преимущества судовых разгрузчиков винтового типа: почему стоит выбрать эту систему?

Выбор правильной технологии разгрузки напрямую влияет на эксплуатационные расходы, эффективность и соблюдение экологических требований. Преимущества судового разгрузчика винтового типа систем многочисленны, что делает их предпочтительным выбором во многих сценариях.

Непревзойденная эффективность и контроль пыли

Полностью закрытая конструкция винтового конвейера имеет решающее значение для улавливания пыли и предотвращения потерь материала. Это значительная эксплуатационная и экологическая выгода.

• Работа без пыли: Закрытая трубка гарантирует, что мелкие частицы не выбрасываются в атмосферу, защищая окружающую среду и здоровье работников, а также соблюдая строгие правила качества воздуха.
• Непрерывный материальный поток: Обеспечивает равномерную, непульсирующую выгрузку материала, что упрощает последующие процессы, такие как ленточная транспортировка и заполнение бункеров для хранения.
• Высокая эффективность: Устраняя пустые циклы возврата, характерные для грейферных систем, достигается более высокая средняя скорость разгрузки, что приводит к более быстрому обороту судна.

Бережное обращение и целостность материала

Для хрупких или склонных к разложению материалов щадящее обращение с шнековыми разгрузчиками является основным преимуществом.

• Уменьшение повреждения продукта: Контролируемое движение внутри шнека сводит к минимуму удары и истирание, сохраняя качество и ценность таких материалов, как зерна и пластиковые гранулы.
• Низкий уровень шума: Работает значительно тише, чем пневматические или грейферные разгрузчики, что способствует улучшению рабочей среды и улучшению отношений с общественностью.
• Способность самоочистки: В результате действия шнека в системе обычно остается очень мало остаточного материала, что снижает перекрестное загрязнение при переключении между различными продуктами.

Понимание принципа работы винтового судового разгрузчика

Схватив винтовой разгрузчик судов working principle является ключом к оценке его эффективности. Этот процесс представляет собой плавную комбинацию механических движений, которые работают гармонично.

Механизм впуска и вертикального подъема

Процесс начинается на приемном конце, который опускается в трюм корабля. Материал втягивается в систему и сразу же поднимается.

• Потребление материала: А specially designed intake head, often with paddles or a feeder, guides the material into the mouth of the vertical screw.
• Вертикальная транспортировка: А large-diameter vertical screw (or a series of them) rotates, using centrifugal force and friction to lift the material vertically out of the ship's hold. The material is effectively "locked" within the flights of the screw, preventing backflow.

Процесс горизонтальной транспортировки и разгрузки

Как только материал поднят на необходимую высоту, его переносят на горизонтальную секцию для окончательной разгрузки.

• Пункт трансфера: Аt the top of the vertical lift, the material is fed into a horizontal screw conveyor enclosed in a tube.
• Поворот и вылет стрелы: Вся стрела может поворачиваться (вращаться) и подниматься по передней шкаторине (подниматься/опускаться), чтобы покрыть всю зону трюма, обеспечивая полное опорожнение без необходимости изменения положения судна.
• Окончательная выписка: Горизонтальный конвейер транспортирует материал к месту разгрузки, которое соединяется с береговой конвейерной системой или хранилищем.

Критические факторы при расчете мощности винтового судового разгрузчика

Аccurate винтовой разгрузчик судов capacity calculation имеет важное значение для проектирования, выбора и оперативного планирования системы. Емкость не является единой фиксированной величиной, а зависит от нескольких взаимодействующих переменных.

Ключевые переменные, влияющие на скорость разгрузки

Теоретическая емкость должна быть скорректирована с учетом реальных условий, чтобы определить практическую среднюю скорость разгрузки.

• Диаметр и шаг винта: Большие диаметры и шаг позволяют перемещать больший объем материала за один оборот.
• Скорость вращения (об/мин): Скорость шнека напрямую влияет на объемный расход.
• Объемная плотность материала: Более тяжелые материалы (например, железная руда) приведут к более высокому массовому расходу, чем более легкие материалы (например, ячмень) при той же объемной емкости.
• Коэффициент загрузки (коэффициент заполнения): Это объясняет тот факт, что винт никогда не заполняется на 100%. Это зависит от характеристик материала и наклона.
• Доступность и мобильность машины: Время, потерянное при перемещении стрелы, позиционировании судна и механических задержках, должно учитываться при определении общей эксплуатационной мощности.

А Simplified Calculation Example

Основная формула теоретической объемной емкости (Qv): Qv = (π/4) * D² * p * n * ψ * 60, где D — диаметр шнека, p — шаг, n — частота вращения, а ψ — коэффициент нагрузки. Чтобы найти массовую емкость (Qm), умножьте Qv на объемную плотность материала (ρ).

Винтовой конвейер и грейферный разгрузчик: подробное сравнение

Дебаты между винтовой конвейер или грейферный разгрузчик судов имеет решающее значение для выбора правильного оборудования. У каждого есть свои сильные стороны, и оптимальный выбор зависит от конкретных эксплуатационных требований.

Эксплуатационные и экологические различия

Принципиальное различие заключается в их режиме работы: непрерывном или циклическом.

• Винтовой разгрузчик: Обеспечивает непрерывный замкнутый поток. Он превосходно контролирует пыль, обеспечивает бережное обращение и энергоэффективность на тонну выгруженного груза.
• Грейфер-разгрузчик: Работает по принципу грейфер-подъем-перемещение-разгрузка. Он очень универсален, способен обрабатывать очень широкий спектр материалов (включая большие куски и лом) и легко очищает углы трюма.

Таблица сравнительного анализа

Необходимое техническое обслуживание винтового судового разгрузчика для обеспечения его долговечности

Проактивный и систематический техническое обслуживание винтового судового разгрузчика Оборудование не подлежит обсуждению для максимального увеличения времени безотказной работы, обеспечения безопасности и контроля долгосрочных затрат.

Контрольный список текущего и профилактического обслуживания

А disciplined approach to maintenance prevents minor issues from escalating into major failures.

• Ежедневные проверки: Проверьте, нет ли необычных шумов, вибраций и видимых повреждений шнека или корпуса винта. Проверьте уровень смазки и обратите внимание на любые признаки утечек.
• Еженедельный режим/режим смазки: Смажьте все подшипники, опорно-поворотные устройства и редукторы в соответствии со спецификациями производителя. Чрезмерная смазка может быть так же вредна, как и недостаточная смазка.
• Ежемесячные проверки: Осмотрите приводные ремни или цепи на предмет натяжения и износа. Проверьте электрические соединения и работу двигателя. Проверьте выравнивание всех секций конвейера.

Общие изнашиваемые детали и точки проверки

Некоторые компоненты подвергаются более высоким нагрузкам и требуют периодической замены.

• Винтовой полет: Передняя кромка шнека подвержена истиранию, и со временем может потребоваться наплавка или замена.
• Подвесные подшипники: На длинных горизонтальных участках винт поддерживают промежуточные подвесные подшипники. Это критические точки износа, за которыми необходимо тщательно следить.
• Вкладыши впускного бункера: Область, куда впервые попадает материал, склонна к износу. Здесь используются сменные изнашиваемые пластины или вкладыши.
• Приводные муфты и коробки передач: Регулярный анализ масла и мониторинг вибрации позволяют предсказать отказы этих дорогостоящих компонентов.

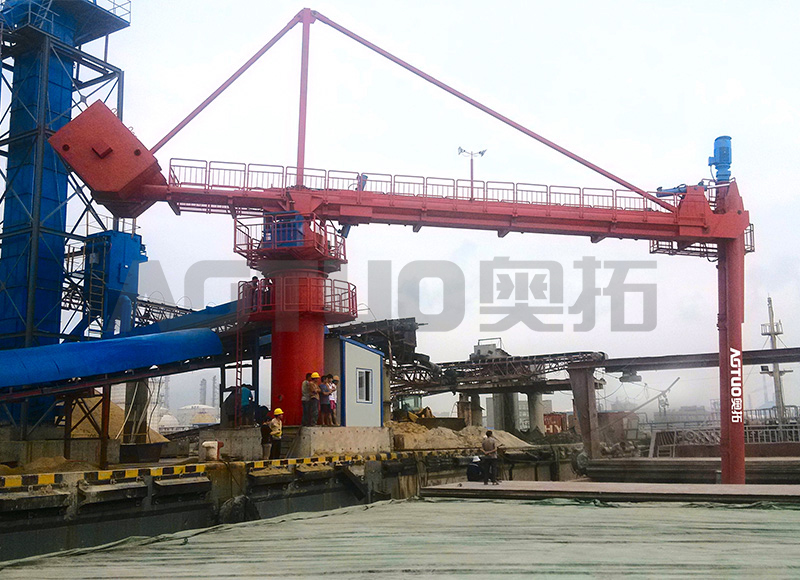

Судовой разгрузчик с фиксированным винтом дедвейтом 600-15000 тонн и производительностью 100-500 т/ч

Часто задаваемые вопросы

Какие материалы может обрабатывать винтовой разгрузчик?

Винтовые судовые разгрузчики Они очень универсальны, но лучше всего подходят для сыпучих, порошкообразных, гранулированных или мелкокусковых материалов. Обычное применение включает разгрузку зерновых (пшеница, кукуруза, ячмень), масличных культур, удобрений, цемента, клинкера, глинозема и некоторых видов угля. Они не подходят для очень крупных, комковатых, высокоабразивных или липких материалов, которые могут вызвать засорение или чрезмерный износ.

Какова типичная разгрузочная способность винтового судового разгрузчика?

Вместимость винтовой разгрузчик судов значительно варьируется в зависимости от его размера и обрабатываемого материала. Меньшие установки могут иметь производительность от 100 до 300 тонн в час, в то время как крупные специализированные портовые разгрузчики таких товаров, как зерно, могут достигать производительности, превышающей 1000 тонн в час. Точный винтовой разгрузчик судов capacity calculation необходимо, чтобы машина соответствовала конкретным требованиям с учетом таких факторов, как объемная плотность и желаемое время оборота судна.

Как винтовой разгрузчик судов минимизирует выбросы пыли?

Основной причиной превосходного контроля пыли является полностью закрытая конструкция. Весь путь материала, от точки приема в трюме корабля до конечной разгрузки, проходит внутри герметичной трубы. Этот физический барьер предотвращает утечку пыли. Кроме того, непрерывное и относительно медленное движение материала, в отличие от сильного падения в грейферных системах, в первую очередь значительно снижает образование пылевых облаков.

Чем винтовой разгрузчик лучше грейферного?

Дело не в том, что какой-то из них «лучше» в целом, а в том, какой из них больше подходит для конкретного применения. Это ядро винтовой конвейер или грейферный разгрузчик судов решение. Шнековый разгрузчик превосходно подходит для сред, чувствительных к пыли, для сохранения качества материала и для достижения высокой и постоянной эффективности при работе с совместимыми материалами. Грейферный разгрузчик отличается непревзойденной универсальностью: он способен перегружать практически любой твердый материал и тщательно очищать трюм корабля. Выбор зависит от исходного материала, экологических норм и эксплуатационных приоритетов.
